코콤 2선식 비디오폰 K2S VP-43HW 제품구성및 배선방식

코콤 비디오폰중 2선식 디지털방식 전용 제품인  K2S VP-43HW에 대해 알아보겠습니다

코콤의 2선식 디지털 방식은 주로 기존 노후 아파트나 빌라의 낡은 배선(2선)을 그대로 활용하면서도 영상 통화와 문 열림 등의 스마트 기능을 사용할 수 있도록 설계된 시스템입니다.

도어락 연동: 디지털 도어락과 연동하여 문을 열어주고 싶다면 별도의 무선 연동 모듈(송/수신부)이 필요할 수 있습니다.

.

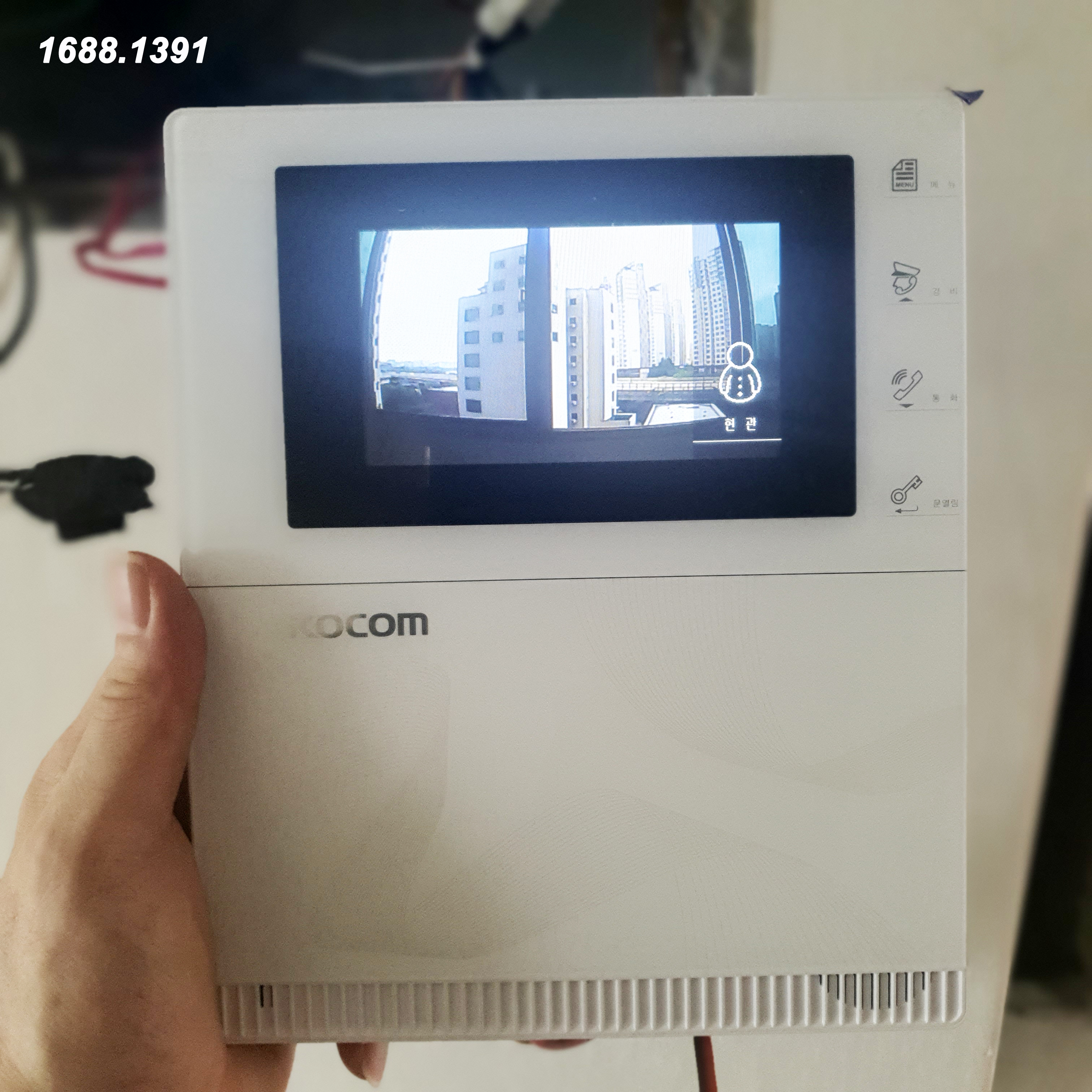

1.K2S VP-43HW

4.3인치 컬러 LCD,핸즈프리타입으로 노출형입니다

2선 시스템에서 추가 배선없이 로비폰(공동현관)에서 영상가능(2선 주장치 필요함)

4선 시스템은 코콤 프로토콜 탑재돼 운영되는 4선 병렬 제품 연동

콤팩트한 슬림형 디자인

방문자 통화및 문열림기능

경비실과 로비폰 상호통화기능

현관카메라 모니터링기능

동작상태 OSD 및 아이콘표시



방문자 확인 및 통화: 세대 현관 및 공동 현관 로비폰을 통해 방문자의 영상을 확인하고 통화할 수 있습니다.
문열림 제어: 공동 현관문의 잠금을 해제할 수 있으며, 디지털 도어락 연동 시(별도 송·수신기 필요) 세대 현관문도 열 수 있습니다.
경비실 연동: 경비실과의 상호 호출 및 통화가 가능하며, 외출 설정 시 방범 센서와 연동하여 보안을 강화할 수 있습니다.
호환성: 기존의 구형 모델인 KVM-930, KVM-931, KVM-960 등과 호환되어 교체 설치 시 용이합니다.
사용자 인터페이스: 화면에 OSD(On-Screen Display) 및 아이콘을 표시하여 기기 상태를 직관적으로 확인할 수 있습니다.



설치 전 주의사항: 거주하시는 단지의 관리사무소를 통해 디지털 방식(BUS 방식) 호환 여부를 반드시 확인해야 합니다. 호환되지 않는 제품을 구매할 경우 공동현관 문열림이나 경비실 통화가 불가능할 수 있습니다.



제품구성

모니터,고정브라켓,카메라(KC94),전원(AC220V)연결용 커넥터,8핀 4선시스템 로비영상 연결용 배선

4핀 현관카메라 연결용배선,5핀 4선 시스템 로비/경비 통화 연결용 배선,3핀 2선시스템 연결용배선,4핀 개폐기 배선등등

배선방식

2선시스템:2선(무극성)

4선시스템 통화:4선(유극성)

4선 시스템 로비영상 IN/OUT :8선(유극성)

DOOR:4선(유극성)

확장모듈:8선(유극성)

제품 크기

(비디오폰)

180(W) X 215(H) X27(D)mm

(현관카메라)

89(W)X13(H)X13(D)mm



설치위치

모니터 설치높이는 화면중심부가 눈높이에 오는 1,500mm가 표준

카메라 설치높이는 지면에서 1,400mm



카메라에 직사광선을 피해 설치해야 합니다

역광의 경우 방문자의 얼굴이 어두워서 식별하기 어렵기때문입니다



사용방법

(현관카메라에서 호출했을때)

방문객이 호출버튼을 누르면 모니터에 호출음이 들리고 방문자가 화면에 보입니다

통화버튼을 눌러  통화, 통화중에 통화버튼을 누르면 종료되며 문열림버튼을 누르면 현관문이 열리고(모니터와 현관도어 개폐기능을 연결했을때 가능) 잠시후에 자동으로 통화가 종료됩니다



(공동현관에서 호출했을때)

방문객이 공동현관에서 호출 세대번호를 누르면 세대 모니터에서 호출음이 들리고 방문자 모습이 화면에 보입니다

통화버튼을 누르고 통화, 문열림 버튼을 누르면 공동현관문이 열립니다



(경비실에서 호출했을때)

경비실에서 해당 세대 호출하면 세대 모니터에 호출음이 들리고 경비버튼이나 통화버튼을 눌러 통화

경비버튼이나 통화버튼을 누르면 통화종료

(세대에서 경비실 호출)

경비버튼을 누릅니다

경비실에서 호출을 받으면 통화하고 경비버튼이나 통화버튼으로 종료합니다



사용자 설정

호출및 통화상태에서 (메뉴)버튼을 눌러 화면 밝기나 현관호출음,경비호출음이나 멜로디 변경을 할수가 있습니다

오늘 소개드린 k2s vp-43hw 외에 k2s vp-70cw 비디오폰 모델도 2선식 제품으로 7인치형 화면입니다

다음 시간에는 k2s vp-70cw 모델에 대해 알아보기로 하고 다른 4선식이나 R3BB 제품에 대해서도 설명드리겠습니다

감사합니다
